Газові балони

Балони призначені для зберігання і транспортування стиснених, зріджених і розчинених газів; виготовляють з безшовних труб вуглецевої і легованої сталі. На верхній частині балонів вибивають їх паспортні дані. Через кожні 5 років їх оглядають і випробовують.

Киснем наповнюють балони до тиску 150 ат. Балон місткістю 40 дм³ при тиску 150 ат. містить кисню 40x150=6000 дм³, або 6 м³.

Повністю випускати кисень не можна, тому що на заводі, де заповнюють балон, перевіряють склад газу, що був у ньому.

Ацетиленові балони заповнені пористою масою (деревне вугілля, пемза, інфузорна земля та ін.), яка необхідна для безпечного зберігання ацетилену під тиском. Цю масу заповнюють ацетоном (225-300 г на 1 дм³ місткості балона), який розчиняє ацетилен. Один об'єм ацетону розчиняє 23 об'єми ацетилену. Тиск розчиненого ацетилену в наповненому балоні не повинен перевищувати 1,9 МПа при температурі 20°С.

При відборі ацетилену з балона частково виходить і ацетон (30-40 г на 1 дм³ ацетилену). Для зменшення його втрат не можна відбирати ацетилен з швидкістю більше 1700 дм³/год. Залишковий тиск повинен становити 0,05 - 0,1 МПа. При роботі ацетиленові балони повинні знаходитись у вертикальному положенні. Випускають балони малого — до 12 л і середнього об'єму — від 20 до 50 л з робочим тиском до 20 МПа (200 кгс/см³).

У даний час застосовують два пористих наповнювача для ацетиленових балонів: березове активоване вугілля (БАВ-Ац) і литу пористу масу (ЛПМ). Балони місткістю 40 л із наповнювачем БАВ-Ац містять 5 кг ацетилену, а балони з наповнювачем ЛПМ — 7,4 кг.

Крім балонів місткістю 40 л, серійно випускають ацетиленові малолітражні балони місткістю 5 і 10 л з вмістом ацетилену відповідно 0,8 і 1,8 кг.

Табл. 1. Технічні характеристики балонів

Параметри	Кисневий	Ацетиленовий
Граничний робочий тиск, МПа	15,0	1,6
Випробувальний тиск, МПа	22,5	3,0
Стан газу в балоні	Стиснутий	Розчинний
Колір балону	Голубий	Білий
Напис	«Кисень»	«Ацетилен»
Колір напису	Чорний	Червоний
Кількість газу в балоні, л	6000	5520
Місткість, л	40	40
Розміри (висота-діаметр-товщина), мм	1390x219x8	1390x219x7
Маса, кг (без газу)	67	52

Балони для зріджених газів (пропану) виготовляють зварними з сталі Ст3, місткістю 27, 50, 80 дм³ з товщиною стінки 3 мм. Робочий тиск не повинен перевищувати 1,6 МПа. Балони наповнюють так, щоб зверху була парова подушка (при підвищенні температури), тобто на 85-90% від загального об'єму.

Табл. 2. Залежність тиску в балоні ацетилену від температури

Температура, °С	-5	0	5	10	15	20	25	ЗО	35	40
Тиск, МПа	1,34	1,4	1,5	1,65	1,8	1,9	2,15	2,35	2,	3

Зберігання та транспортування балонів

Вимоги щодо зберігання і транспортування балонів:

·         на всіх балонах повинні бути запобіжні ковпаки;

·         кисневі балони повинні вкладатися у дерев'яні гнізда або металеві з гумовими підкладками;

·         кисневі балони вкладають тільки впоперек кузова і в межах його висоти;

·         завантаження і вивантаження повинні виконувати робітники, які пройшли спеціальний інструктаж;

·         перевезення у вертикальному положенні допускається тільки в спеціальних контейнерах;

·         спільне транспортування кисневих і ацетиленових балонів забороняється (за виключенням двох балонів до робочого місця);

·         влітку балони повинні бути захищені від сонячних променів брезентом, мішковиною тощо;

·         переміщення балонів у межах робочого місця дозволяється кантуванням у похилому положенні.

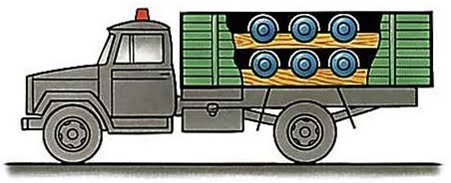

На автомобілі балони вкладають в межах висоти борту не більше ніж в три ряди
