Багатьом з Вас в своїх майстернях досить часто доводиться виконувати зварювальні роботи. Однак для них бажано мати спеціально відведене місце, і чим воно буде зручніше - тим швидше і якісніше буде виконана робота.

У даній статті Дмитро, автор YouTube каналу «Men's Craft» розповість Вам, як він виготовив стіл для зварювальних робіт зі спеціальною поворотною платформою в центрі стільниці.

Практично будь-який зварювальник зможе повторити цей саморобний стіл для себе.

Матеріали.

- Сталева профільна труба 20х40 мм

- Стара маточина

- Листова сталь

- Гвинти, гайки М12

- Збільшені шайби

- Емаль по металу.

Можуть знадобитися

Фільтр з автозатемненням для зварювального маски (AliExpress)
Скальпель для різьблення по дереву (AliExpress)
Універсальний низьковольтний аудіокоректор (УНЧ) LM386N (AliExpress)
Зварювальний інверторний апарат (AliExpress)
Стопери для свердел (AliExpress)

Інструменти, використані автором.

- Зварювальний напівавтомат

- Магнітний куточок для зварювання

- Болгарка, відрізний і зачистной диски

- Металева щітка

- Гайковий ключ

- Струбцини

- Косинець, олівець, рулетка, маркер, кисть.

Процес виготовлення.

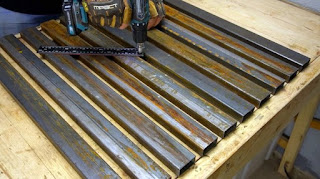

Насамперед майстер займеться виготовленням самої платформи. Для її верхній частині потрібно профільна труба 20х40 мм. Після того, як всі заготовки розкладені на столі з кроком 15 мм між ними, автор прикручує пластиковий кутник по центру.

В отвір в дальній частині кутника вставляється маркер, і розмічається окружність.

Надлишки матеріалу зрізаються, і зачищаються торці.

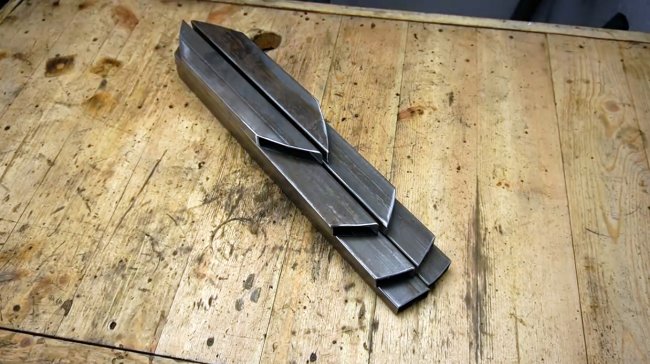

Тепер, на окружності такого ж діаметру майстер розкладає все заготовки. Після цього до них приварюються дві квадратні профільні труби 15х15 мм. Поворотна платформа готова.

Наступною важливою деталлю стане поворотний механізм, який автор виготовить зі старої автомобільної маточини. Для початку він очищає її поверхні.

Потім всі зайві її частини зрізаються і видаляються.

Відцентрувати маточину на платформі, він зварює їх між собою.

Наступною справою потрібно виготовити раму для стільниці. Автор виставляє дві довгі її частини за рівнем.

Потім приварюються дві короткі поперечини.

Тепер потрібно зачистити зварювальні шви.

Далі збирається каркас рами, нижні поперечини і розкоси навколо місця для платформи.

Всі деталі, що залишилися від виготовлення платформи приварюються на свої місця, автор намагається дотримуватися крок в 15 мм, підкладаючи між заготовками квадратний профіль.

З квадратного профілю 40Х40 мм він виготовив чотири ніжки, в нижній їх частині встановлені гайки М14.

Далі йде збірка самого каркаса подстолья.

У верхній частині майстер приварив дві перекладини.

Вставивши дві квадратні труби в стільницю, на ній фіксується поворотна платформа.

По центру подстолья майстер додає ще одну планку, на якій і буде триматися поворотний механізм.

Однак планка повинна бути на такій відстані від платформи, щоб між ними чітко увійшла по висоті маточина. Для цього він робить дві невеликих підставки з двох сторін.
